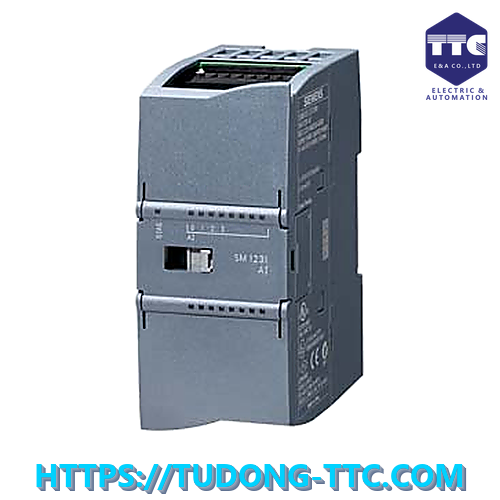

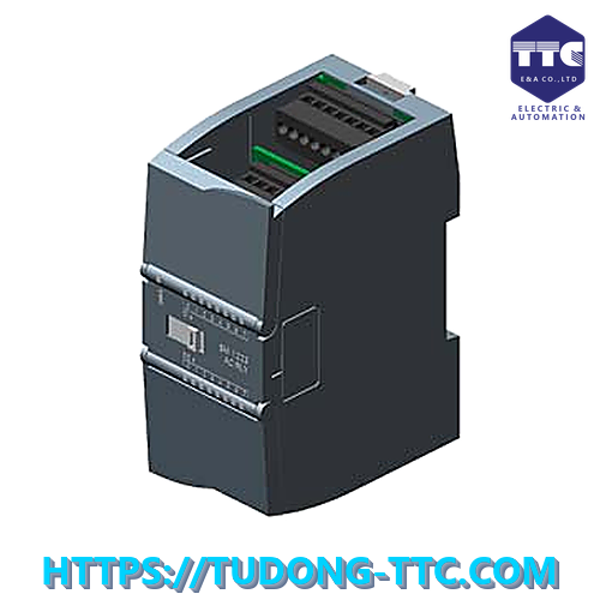

6ES7231-4HD32-0XB0 | Module SM 1231 4 AI SIMATIC S7-1200
SIMATIC S7-1200, Analog input, SM 1231, 4 AI, +/-10 V, +/-5 V, +/-2.5 V, or 0-20 mA/4-20 mA, 12 bit+sign (13 bit ADC)
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7231-4HD32-0XB0 | Module SM 1231 4 AI SIMATIC S7-1200
Tổng quan chi tiết
🔰 Tổng quan
Siemens 6ES7231-4HD32-0XB0 (SIMATIC S7-1200 SM 1231 AI 4xRTD) là mô-đun mở rộng đầu vào analog chuyên dụng thuộc dòng SIMATIC S7-1200, được thiết kế để kết nối trực tiếp với các cảm biến nhiệt độ RTD (Resistance Temperature Detector). Thiết bị hỗ trợ 4 kênh đầu vào RTD, cho phép đo nhiệt độ với độ chính xác cao trong các hệ thống tự động hóa công nghiệp.
SM 1231 AI 4xRTD là giải pháp lý tưởng cho các ứng dụng giám sát và điều khiển nhiệt độ trong nhà máy sản xuất, hệ thống HVAC, xử lý nước, thực phẩm, dược phẩm và các quy trình công nghiệp yêu cầu kiểm soát nhiệt độ chính xác.
⚙️ Thiết kế & vận hành
Module được thiết kế nhỏ gọn theo tiêu chuẩn của dòng SIMATIC S7-1200, dễ dàng lắp đặt trực tiếp bên phải CPU hoặc các module mở rộng khác.
Thiết bị được trang bị:
- Đèn LED hiển thị trạng thái hoạt động
- Kết nối trực tiếp với cảm biến RTD
- Thiết kế công nghiệp chắc chắn
- Khả năng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt
Nhờ cấu trúc nhỏ gọn, module giúp tiết kiệm không gian trong tủ điều khiển mà vẫn đảm bảo hiệu suất vận hành cao.
🔌 Khả năng vào/ra (I/O)
Đầu vào Analog RTD
- 4 đầu vào RTD độc lập
- Hỗ trợ kết nối cảm biến nhiệt độ điện trở
Loại cảm biến hỗ trợ
- Pt100
- Pt200
- Pt500
- Pt1000
- Ni100
- Ni1000
Kiểu đấu dây
- 2 dây
- 3 dây
- 4 dây
Module cho phép đo nhiệt độ chính xác và ổn định trong nhiều điều kiện vận hành khác nhau.
🌡️ Chức năng đo nhiệt độ
SM 1231 AI 4xRTD hỗ trợ:
- Đo nhiệt độ trực tiếp từ cảm biến RTD
- Chuyển đổi tín hiệu nhiệt độ sang dữ liệu số
- Phát hiện lỗi đứt dây cảm biến
- Giám sát giá trị nhiệt độ theo thời gian thực
- Chẩn đoán lỗi từng kênh riêng biệt
Độ chính xác cao giúp thiết bị phù hợp với các ứng dụng điều khiển nhiệt độ quan trọng.
🌐 Kết nối & tích hợp hệ thống
Module được thiết kế dành riêng cho:
PLC SIMATIC S7-1200
- CPU 1211C
- CPU 1212C
- CPU 1214C
- CPU 1215C
- CPU 1217C
Dữ liệu được truyền trực tiếp qua bus nội bộ của S7-1200, đảm bảo:
- Tốc độ truyền nhanh
- Độ ổn định cao
- Đồng bộ dữ liệu chính xác
Việc cấu hình được thực hiện dễ dàng trên phần mềm TIA Portal.
🧠 Hiệu năng xử lý
Siemens 6ES7231-4HD32-0XB0 mang lại hiệu suất đo lường đáng tin cậy với:
- Độ phân giải cao
- Độ chính xác tốt
- Khả năng chống nhiễu công nghiệp
- Chẩn đoán lỗi tích hợp
- Giám sát liên tục 24/7
Thiết bị giúp nâng cao hiệu quả kiểm soát nhiệt độ trong các quy trình sản xuất và vận hành.
💾 Mở rộng & tích hợp hệ thống
Module có thể kết hợp với các thiết bị khác thuộc dòng S7-1200:
Signal Modules (SM)
- Digital Input
- Digital Output
- Analog Input
- Analog Output
Communication Modules (CM)
- RS232
- RS485
- PROFIBUS
- AS-Interface
Signal Boards (SB)
- Analog mở rộng
- Truyền thông mở rộng
Điều này giúp xây dựng hệ thống điều khiển linh hoạt theo nhu cầu thực tế.
💻 Lập trình & cấu hình
Module được cấu hình thông qua:
TIA Portal (Totally Integrated Automation Portal)
Người dùng có thể:
- Chọn loại cảm biến RTD
- Thiết lập kiểu đấu dây
- Giám sát giá trị nhiệt độ
- Hiệu chuẩn tín hiệu
- Chẩn đoán lỗi thiết bị
- Theo dõi dữ liệu thời gian thực
TIA Portal giúp việc triển khai hệ thống nhanh chóng và thuận tiện.
🏭 Ứng dụng thực tế
Siemens 6ES7231-4HD32-0XB0 được sử dụng rộng rãi trong:
- Hệ thống HVAC
- Nhà máy thực phẩm và đồ uống
- Nhà máy dược phẩm
- Nhà máy hóa chất
- Hệ thống xử lý nước
- Hệ thống lò hơi
- Trạm năng lượng
- Dây chuyền sản xuất tự động
- Hệ thống giám sát nhiệt độ công nghiệp
Module đặc biệt phù hợp với các ứng dụng yêu cầu đo nhiệt độ chính xác và ổn định trong thời gian dài.
⚠️ Thông tin vòng đời sản phẩm
Model 6ES7231-4HD32-0XB0 thuộc dòng SIMATIC S7-1200 và hiện đang được Siemens hỗ trợ đầy đủ về:
- Tài liệu kỹ thuật
- Firmware
- TIA Portal
- Phụ kiện mở rộng
- Hỗ trợ kỹ thuật toàn cầu
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7231-4HD32-0XB0 |
| Tên sản phẩm | SIMATIC S7-1200, Analog Input SM 1231, 4 AI, ±10 V / ±5 V / ±2.5 V hoặc 0–20 mA / 4–20 mA, 12 Bit + Sign (13 Bit ADC) |
| Dòng sản phẩm | SM 1231 |
| Hãng | Siemens |
| Loại thiết bị | Mô-đun đầu vào tương tự (Analog Input Module) |
| Điện áp cấp | 24 V DC |

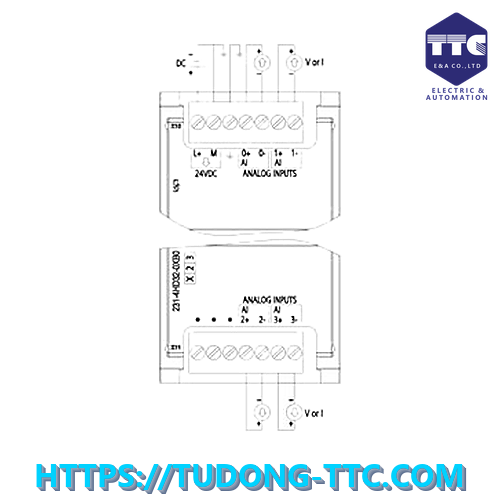

| Ngõ vào tương tự (AI) | 4 kênh đầu vào vi sai (Current hoặc Voltage Differential Inputs) |
| Dải điện áp đầu vào | ±10 V, ±5 V, ±2.5 V |
| Dải dòng điện đầu vào | 0–20 mA, 4–20 mA |
| Độ phân giải | 12 Bit + Sign (13 Bit ADC) |
| Giao tiếp | Backplane Bus với SIMATIC S7-1200 (yêu cầu Front Connector) |

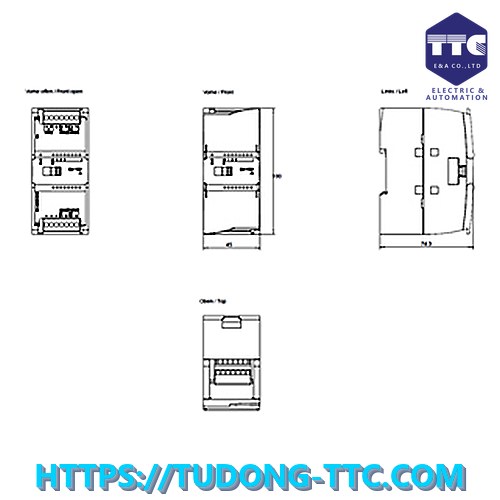

| Kích thước (W × H × D) | 45 × 100 × 75 mm |
| Khối lượng | 180 g |
| Nhiệt độ hoạt động | -20 °C đến 60 °C (lắp đứng tối đa 50 °C) |
| Nhiệt độ lưu kho | -40 °C đến 70 °C |
| Kiểu lắp đặt | Lắp mở rộng trên PLC SIMATIC S7-1200 (yêu cầu Front Connector) |
| Chứng nhận | CE, CSA, UL, cULus, FM, RCM, KC, EAC, Marine Approval (DNV) |
| Trạng thái sản phẩm | Active Product |
