6ES7221-1BH32-0XB0 | SM 1221, 16DI, 24V DC
SIMATIC S7-1200, Đầu vào kỹ thuật số SM 1221, 16 DI, 24 V DC, Nguồn/Tắt
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7221-1BH32-0XB0 | SM 1221, 16DI, 24V DC
Tổng quan chi tiết
🔰 Tổng quan
Siemens 6ES7221-1BH32-0XB0 (SIMATIC S7-1200 SM 1221 Digital Input Module) là mô-đun mở rộng đầu vào số thuộc dòng SIMATIC S7-1200 của Siemens, được thiết kế nhằm tăng số lượng tín hiệu đầu vào cho hệ thống PLC. Thiết bị cung cấp 16 đầu vào số (16 DI) 24V DC, đáp ứng nhu cầu mở rộng tín hiệu từ cảm biến, công tắc hành trình, nút nhấn và các thiết bị đầu vào khác trong hệ thống tự động hóa công nghiệp.
SM 1221 là giải pháp lý tưởng cho các ứng dụng yêu cầu số lượng tín hiệu đầu vào lớn, giúp mở rộng khả năng điều khiển mà vẫn đảm bảo độ tin cậy và tính ổn định của hệ thống.
⚙️ Thiết kế & vận hành
Mô-đun SM 1221 16DI sở hữu thiết kế nhỏ gọn, chắc chắn và đồng bộ hoàn toàn với dòng PLC Siemens S7-1200. Thiết bị được lắp đặt trực tiếp bên phải CPU thông qua bus kết nối nội bộ của hệ thống PLC.
Mặt trước module được trang bị các đèn LED hiển thị trạng thái tín hiệu đầu vào giúp người vận hành dễ dàng theo dõi trạng thái hoạt động của từng kênh tín hiệu, hỗ trợ công tác kiểm tra và bảo trì hệ thống.

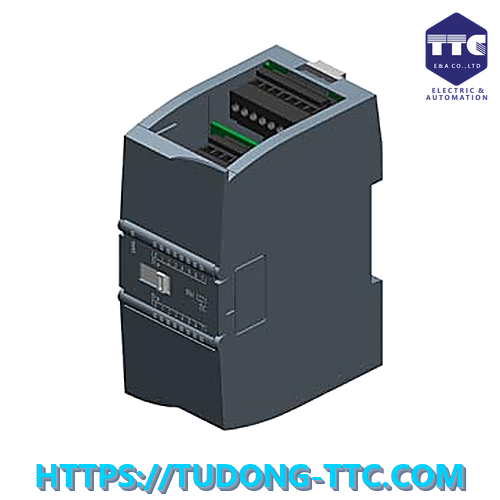

[VỊ TRÍ HIỂN THỊ HÌNH ẢNH SẢN PHẨM 1: Hình ảnh tổng quan Siemens 6ES7221-1BH32-0XB0 SM 1221 16DI]
🔌 Khả năng vào/ra (I/O)
Siemens 6ES7221-1BH32-0XB0 được trang bị:
- 16 đầu vào số (Digital Inputs)
- Điện áp tín hiệu: 24V DC
- Hỗ trợ tín hiệu kiểu Sink/Source
- Chia thành nhiều nhóm tín hiệu độc lập
- Cách ly và chống nhiễu hiệu quả
Module phù hợp để tiếp nhận tín hiệu từ:
- Nút nhấn điều khiển
- Công tắc hành trình
- Cảm biến quang
- Cảm biến tiệm cận
- Công tắc áp suất
- Công tắc mức
- Các tín hiệu ON/OFF từ thiết bị hiện trường
Khả năng xử lý tín hiệu nhanh giúp đảm bảo độ chính xác trong các ứng dụng điều khiển công nghiệp.
🌐 Kết nối & tích hợp hệ thống
SM 1221 được thiết kế chuyên dụng cho dòng PLC SIMATIC S7-1200 và có thể kết nối trực tiếp với các CPU:
- CPU 1211C
- CPU 1212C
- CPU 1214C
- CPU 1215C
- CPU 1217C
Việc cấu hình module được thực hiện trực tiếp trên phần mềm TIA Portal, giúp kỹ sư dễ dàng nhận diện, cấu hình và giám sát trạng thái hoạt động của từng đầu vào.
Module hoạt động hoàn toàn đồng bộ với hệ thống truyền thông của PLC mà không cần nguồn cấp hoặc cài đặt bổ sung phức tạp.
[VỊ TRÍ HIỂN THỊ HÌNH ẢNH SẢN PHẨM 2: Hình ảnh module SM1221 lắp ghép với CPU S7-1200]
🧠 Hiệu năng hoạt động
Mô-đun đầu vào số SM 1221 được Siemens thiết kế với độ tin cậy cao, khả năng chống nhiễu tốt và thời gian đáp ứng nhanh.
Các ưu điểm nổi bật gồm:
- Đọc tín hiệu ổn định
- Độ chính xác cao
- Chống nhiễu điện từ hiệu quả
- Hoạt động liên tục 24/7
- Tuổi thọ cao trong môi trường công nghiệp
Thiết bị đáp ứng tốt các ứng dụng yêu cầu giám sát và xử lý nhiều tín hiệu đầu vào đồng thời.
💾 Mở rộng hệ thống
Siemens 6ES7221-1BH32-0XB0 cho phép mở rộng số lượng tín hiệu đầu vào mà không cần thay thế CPU hiện hữu.
Khi kết hợp với các mô-đun khác trong dòng S7-1200 như:
- SM1222 Digital Output
- SM1231 Analog Input
- SM1232 Analog Output
- CM Communication Module
- TM Technology Module
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7221-1BH32-0XB0 |
| Tên sản phẩm | Digital Input SM 1221, 16 DI, 24 V DC, Sink/Source |
| Dòng sản phẩm | SIMATIC S7-1200 |
| Hãng | Siemens |
| Loại thiết bị | Mô-đun đầu vào số (Digital Input Module) |
| Điện áp cấp | 24 V DC |
| Dải điện áp hoạt động | 20.4 V – 28.8 V DC |
| Ngõ vào số (DI) | 16 kênh, 24 V DC (Sink/Source) |
| Kích thước (W × H × D) | 45 × 100 × 75 mm |
| Khối lượng | 210 g |
| Nhiệt độ hoạt động | -20 °C đến 60 °C |
| Nhiệt độ lưu kho | -40 °C đến 70 °C |
| Kiểu lắp đặt | Lắp mở rộng cho hệ thống PLC SIMATIC S7-1200 |
| Chứng nhận | CE, CSA, UL, cULus, FM, RCM, KC, ATEX, IECEx, Marine Approvals (BV, DNV, NK, RINA, RMRS, CCS, KR) |
| Trạng thái sản phẩm | Active Product |
