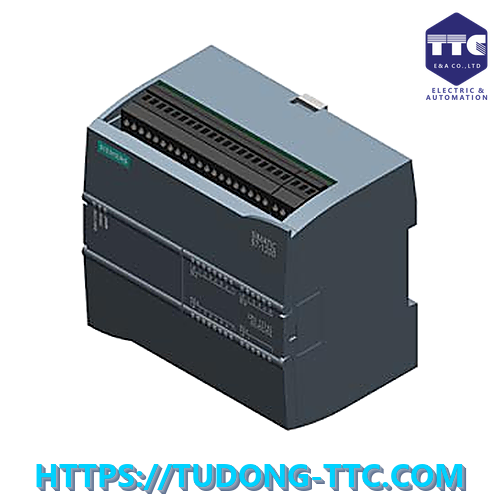

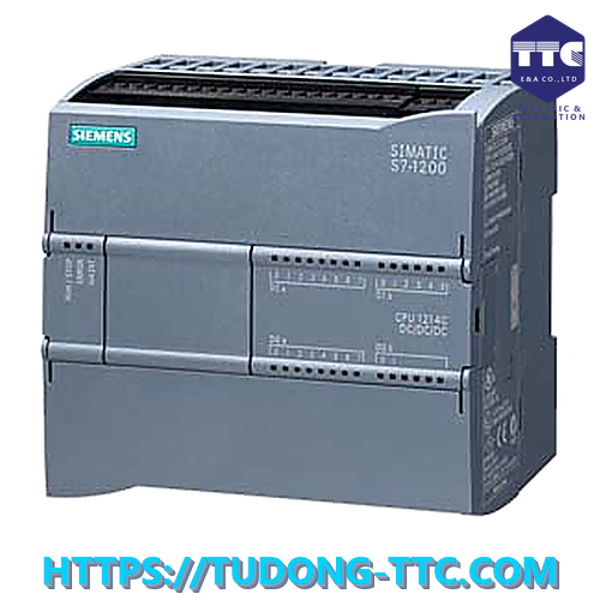

6ES7214-1AG40-0XB0 | CPU 1214C DC/DC/DC S7-1200
SIMATIC S7-1200, CPU 1214C, compact CPU, DC/DC/DC, onboard I/O: 14 DI 24 V DC; 10 DO 24 V DC; 2 AI 0-10 V DC, power supply: DC 20.4-28.8 V DC, program/data memory 150 KB
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7214-1AG40-0XB0 | CPU 1214C DC/DC/DC S7-1200
Tổng quan chi tiết
🔰 Tổng quan
Siemens 6ES7214-1AG40-0XB0 (SIMATIC S7-1200 CPU 1214C AC/DC/Relay) là bộ điều khiển lập trình PLC thuộc dòng S7-1200, được thiết kế cho các hệ thống tự động hóa từ trung bình đến nâng cao. Với khả năng xử lý mạnh mẽ, tích hợp sẵn I/O và truyền thông PROFINET, thiết bị mang đến giải pháp điều khiển ổn định, linh hoạt và dễ dàng mở rộng cho các ứng dụng công nghiệp hiện đại.
⚙️ Thiết kế & vận hành
CPU 1214C sở hữu thiết kế chắc chắn, tối ưu cho lắp đặt trên thanh DIN rail trong tủ điện công nghiệp. Mặt trước thiết bị được trang bị hệ thống đèn LED hiển thị trạng thái giúp người vận hành dễ dàng giám sát tình trạng hoạt động của PLC. Ngoài ra, khe cắm thẻ nhớ SIMATIC Memory Card cho phép sao lưu và nạp chương trình nhanh chóng, giúp giảm thời gian bảo trì và nâng cao hiệu quả vận hành.
🔌 Khả năng vào/ra (I/O)
Thiết bị tích hợp sẵn 14 đầu vào số (DI) và 10 đầu ra relay (DO), đáp ứng tốt các yêu cầu điều khiển phức tạp hơn so với các dòng CPU thấp hơn. Ngoài ra, CPU còn hỗ trợ 2 đầu vào analog (AI), cho phép xử lý các tín hiệu đo lường như nhiệt độ, áp suất hoặc mức chất lỏng. Với số lượng I/O lớn, thiết bị phù hợp cho các hệ thống có nhiều thiết bị cần điều khiển.
🌐 Kết nối & truyền thông
PLC được tích hợp cổng PROFINET (Ethernet công nghiệp), giúp kết nối nhanh chóng với HMI, SCADA và các thiết bị trong hệ thống. Nhờ đó, việc giám sát, điều khiển và trao đổi dữ liệu được thực hiện một cách ổn định và hiệu quả, đáp ứng tốt yêu cầu của các hệ thống tự động hóa hiện đại.
🧠 Hiệu năng xử lý
CPU 1214C mang lại hiệu năng xử lý cao với tốc độ thực thi nhanh, đáp ứng tốt các bài toán điều khiển logic phức tạp, xử lý tín hiệu và truyền thông. Thiết bị tích hợp các chức năng như bộ đếm tốc độ cao (HSC) và bộ tạo xung (PTO/PWM), cho phép ứng dụng trong điều khiển động cơ, hệ thống băng tải và các dây chuyền sản xuất yêu cầu độ chính xác cao.
💾 Mở rộng & lưu trữ
Thiết bị hỗ trợ mở rộng các module tín hiệu (SM), module truyền thông (CM) và module công nghệ (TM), giúp tăng số lượng I/O hoặc bổ sung các chức năng chuyên sâu khi cần thiết. Thẻ nhớ SIMATIC Memory Card cho phép lưu trữ chương trình và dữ liệu, đảm bảo an toàn thông tin và hỗ trợ sao lưu, phục hồi hệ thống nhanh chóng.
💻 Lập trình & cấu hình
PLC được lập trình thông qua phần mềm TIA Portal (Totally Integrated Automation Portal) với giao diện trực quan, tích hợp đầy đủ công cụ cấu hình và lập trình. Người dùng có thể dễ dàng xây dựng chương trình điều khiển, giám sát hệ thống và tối ưu vận hành trong cùng một môi trường làm việc, giúp tiết kiệm thời gian và nâng cao hiệu quả.
🏭 Ứng dụng thực tế
Sản phẩm được sử dụng rộng rãi trong các hệ thống điều khiển máy móc, dây chuyền sản xuất, băng tải, đóng gói, xử lý nước, điều khiển HVAC và nhiều ứng dụng tự động hóa công nghiệp khác. Với số lượng I/O lớn và đầu ra relay, thiết bị đặc biệt phù hợp cho các hệ thống yêu cầu điều khiển nhiều thiết bị và tải AC/DC.
⚠️ Thông tin vòng đời sản phẩm
Model 6ES7214-1AG40-0XB0 thuộc dòng S7-1200 hiện đại và đang được Siemens hỗ trợ đầy đủ về tài liệu và kỹ thuật. Đây là lựa chọn phù hợp cho cả các dự án mới và nâng cấp hệ thống hiện hữu, đảm bảo khả năng vận hành ổn định, bền bỉ và lâu dài.
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7214-1AG40-0XB0 |
| Tên sản phẩm | CPU 1214C, DC/DC/DC, 14DI/10DO/2AI |
| Dòng sản phẩm | SIMATIC S7-1200 |
| Hãng | Siemens |
| Loại thiết bị | Compact CPU |
| Điện áp cấp | 24 V DC |
| Dải điện áp hoạt động | 20.4 – 28.8 V DC |
| Ngõ vào số | 14 DI (24 V DC) |
| Ngõ ra số | 10 DO (24 V DC) |
| Loại ngõ ra | Transistor (DC) |
| Ngõ vào tương tự | 2 AI (0–10 V DC) |
| Đồng hồ thời gian thực (RTC) | Có (lưu trữ 480 giờ) |
| Bộ nhớ chương trình | 150 KB (work memory), 4 MB (load memory) |
| Giao tiếp | PROFINET (1 × RJ45, 100 Mbit/s), OPC UA Server, Modbus, TCP/IP, ISO-on-TCP, UDP, S7 Communication, PROFIBUS (qua CM) |
| Web server | Có (hỗ trợ web tùy chỉnh) |
| Kích thước (W × H × D) | 110 × 100 × 75 mm |
| Khối lượng | 415 g |
| Nhiệt độ hoạt động | −20 … +60 °C (lắp ngang), −20 … +50 °C (lắp đứng) |
| Nhiệt độ lưu kho | −40 … +70 °C |
| Lắp đặt | DIN rail / gắn tường |
| Chứng nhận | CE, UL, cULus, FM, RCM, KC, EAC, ATEX, IECEx, Marine (BV, DNV, LR, NK, PRS, RINA, RMRS, CCS, KR) |
| Trạng thái sản phẩm | Active |
