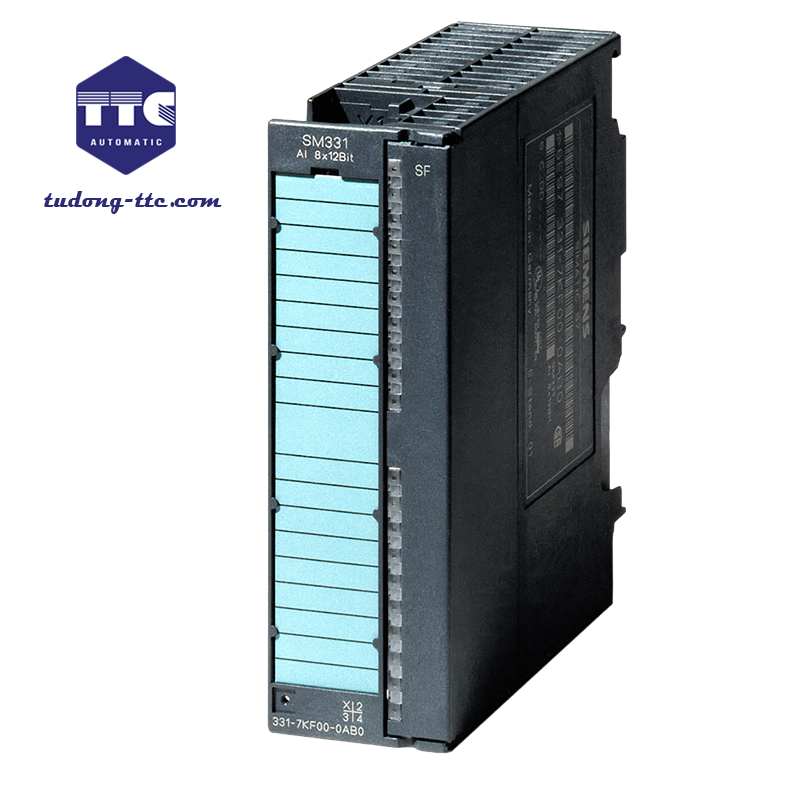

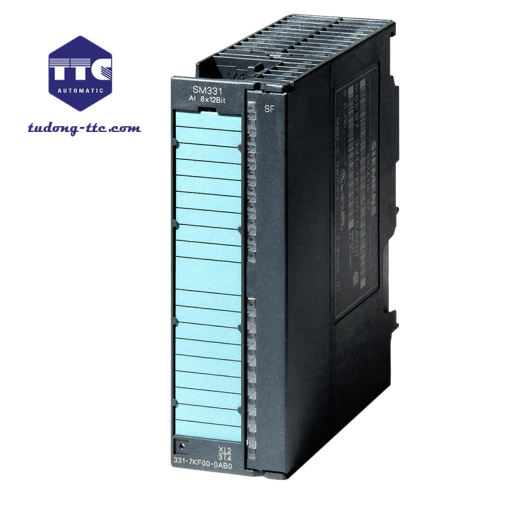

SIMATIC S7-300, Analog input SM 331, Isolated 8 AI, resolution 13 bits U/I/resistor/Pt100, NI100, NI1000, LG-NI1000, PTC/KTY, 66 ms conversion time; 1x 40-pole
Trọng lượng (kg)
0,296 Kg
Kích thước đóng gói (W x L x H)
12,80 x 15,10 x 5,20
Xuất xứ
Germany
Bảo hành
12 tháng
Chứng từ
COCQ và hóa đơn VAT
TỔNG QUAN VỀ PLC S7-300
S7-300 được thiết kế theo kiểu hệ thống nhiều mô-đun liên kết lại với nhau. Mỗi mô-đun là một thiết bị riêng lẻ, với các chức năng độc lập, khi kết hợp với bộ điều khiển lập trình sẽ tạo nên một hệ thống vận hành của s7-300.
Vậy hệ thống này bao gồm những thiết bị nào?
CPU
Có nhiều loại CPU khác nhau, tùy theo ứng dụng lớn hay nhỏ mà người sử dụng sẽ chọn CPU loại có khả lập trình và hiệu suất vận hành tương ứng. Có loại CPU độc lập chỉ sử dụng để chứa chương trình điều khiển, cũng có loại CPU compact tích hợp sẵn tín hiệu vào ra digital và analog. Có loại CPU đơn giản chỉ tích hợp giao tiếp MPI cũng có loại phức tạp hơn tích hợp cả giao tiếp Profibus DP và Profinet trên thân PLC.
Mô-đun tín hiệu (SM) vào / ra tín hiệu số và tín hiệu tương tự.
Bộ xử lý truyền thông (CP).
Các mô-đun chức năng (FM) để đếm tốc độ cao, định vị (vòng lặp hở / vòng lặp kín) và điều khiển PID.
Nguồn cung cấp (PS) chuyển đổi điện áp AC (120v/230v) sang tín hiệu điện 24V DC cung cấp cho PLC.
Các mô-đun giao tiếp mở rộng (IM) để kết nối bộ điều khiển trung tâm (CC) với các trạm mở rộng khác (EU)
SIMATIC S7-300 có thể được vận hành tối đa với 32 mô-đun được gắn liền trên CC và mở rộng được 3 EU.
Các mô-đun SIPLUS cho các điều kiện môi trường khắc nghiệt:
Ví dụ
– Thích hợp cho phạm vi nhiệt độ -25 đến +60 ° C,
– Mội trường có độ ẩm cao.
– Có thể được gắn trực tiếp trên các phương tiện di động hoặc bên ngoài tòa nhà trong tủ điện có IP20 cái mà được bảo vệ chống lại ánh nắng mặt trời trực tiếp cũng như nước mưa hay phun sương.
ỨNG DỤNG
SIMATIC S7-300 là hệ thống PLC mini dành cho ứng dụng có quy mô vừa phải.
Các lĩnh vực ứng dụng của SIMATIC S7-300 bao gồm:
• Máy móc đặc biệt
• Máy dệt
•Máy đóng gói
• Sản xuất thiết bị cơ khí nói chung
• Tòa nhà điều khiển
• Sản xuất máy công cụ
• Hệ thống lắp đặt
• Công nghiệp điện / điện tử và các ngành nghề lành nghề
• Sự phù hợp tối đa cho nhiều ngành công nghiệp nhờ khả năng tương thích điện từ cao và khả năng chống sốc và chống rung tốt.
